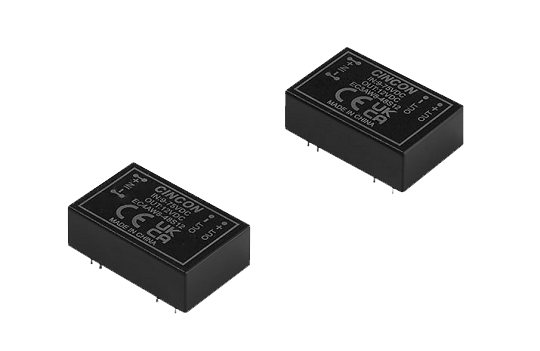

Cincon stellt die Serien EC3AW8 / EC4AW8 vor
3W & 6W DC-DC-Wandler mit 8:1 Ultra-Weitbereichseingang
FORTEC Switzerland präsentiert die neuen Cincon Serien EC3AW8 und EC4AW8 - leistungsstarke, isolierte DC-DC-Wandler für anspruchsvolle Industrie- und IT-Anwendungen.
Mit einem Ultra-Weitbereichseingang von 9-75 VDC (8:1), kompaktem DIP-24-Gehäuse und industriellen Zulassungen sind diese Wandler für Anwendungen ausgelegt, in denen große Eingangsspannungsbereiche, begrenzter Bauraum und hohe Zuverlässigkeit gefordert sind.
Technische Hauptmerkmale
Die Serien EC3AW8 (3W) und EC4AW8 (6W) vereinen kompakte Bauform mit industrietauglicher Performance:
- Ultra-Weitbereichseingang 9–75 VDC (8:1)
- Geregelte Ausgangsleistung: 3W und 6W
- Single-Ausgänge: 3,3V, 5V, 12V, 15V
- Dual-Ausgänge: ±5V, ±12V, ±15V
- 3000 VDC Eingangs-/Ausgangs-Isolation
- Wirkungsgrad bis zu 87%
- Feste Schaltfrequenz
- Optional positive Remote-On/Off-Funktion
- Vollständiger Schutz: UVLO, OVP, OCP, dauerhafte Kurzschlussfestigkeit
- Betriebstemperaturbereich: -40 °C bis +105 °C
- Einsatzhöhe bis 5000 m
- Kompaktes 1,25” × 0,8” × 0,4” DIP-24-Gehäuse
- Erfüllt IEC/UL/EN 62368-1
- Erfüllt EN 55032 Klasse A ohne externen Filter
Ausgelegt für industrielle Spannungssysteme
Der Eingangsspannungsbereich von 9-75 VDC deckt typische industrielle Versorgungsspannungen ab:
- 12V-Systeme
- 24V-Systeme
- 48V-Systeme
Die Wandler gewährleisten stabile Ausgangsspannungen auch bei schwankender Eingangsspannung und eignen sich damit ideal für dezentrale Versorgungsarchitekturen.
Hoher Wirkungsgrad und optimierter Standby-Betrieb
Mit Wirkungsgraden bis zu 87% reduzieren die Module thermische Belastungen und steigern die Systemeffizienz.
Ein niedriger Leerlauf-Eingangsstrom (typ. 5-8 mA modellabhängig) unterstützt energieeffiziente Standby-Konzepte - insbesondere bei batteriebetriebenen oder dauerhaft aktiven Systemen.
Umfassende Schutzfunktionen und EMV-Konformität
In industriellen Anwendungen sind Schutzmechanismen entscheidend.
Die Serien EC3AW8 und EC4AW8 bieten:
- Unterspannungsabschaltung am Eingang (UVLO)
- Überspannungsschutz am Ausgang (OVP)
- Überstromschutz im Hiccup-Modus mit automatischer Wiederanlauf-Funktion
- Dauerhafte Kurzschlussfestigkeit
- EN 55032 Klasse A ohne externen Filter
- MIL-STD-810F Schock- und Vibrationsfestigkeit
- 3000 VDC verstärkte Isolation
Diese Eigenschaften vereinfachen die Integration und reduzieren den externen Beschaltungsaufwand.
Typische Einsatzbereiche
- Industrieautomation und Steuerungstechnik
- Mess- und Prüftechnik
- IPC- und Embedded-Systeme
- Telekommunikations- und Datenkommunikationsgeräte
- Dezentrale Versorgungsarchitekturen
- Batteriebetriebene Industriesysteme
FORTEC Switzerland unterstützt Sie bei der Auswahl des passenden Cincon DC-DC-Wandlers - von der technischen Spezifikationsprüfung bis zur Integration in Ihr System.
